중성선 배션

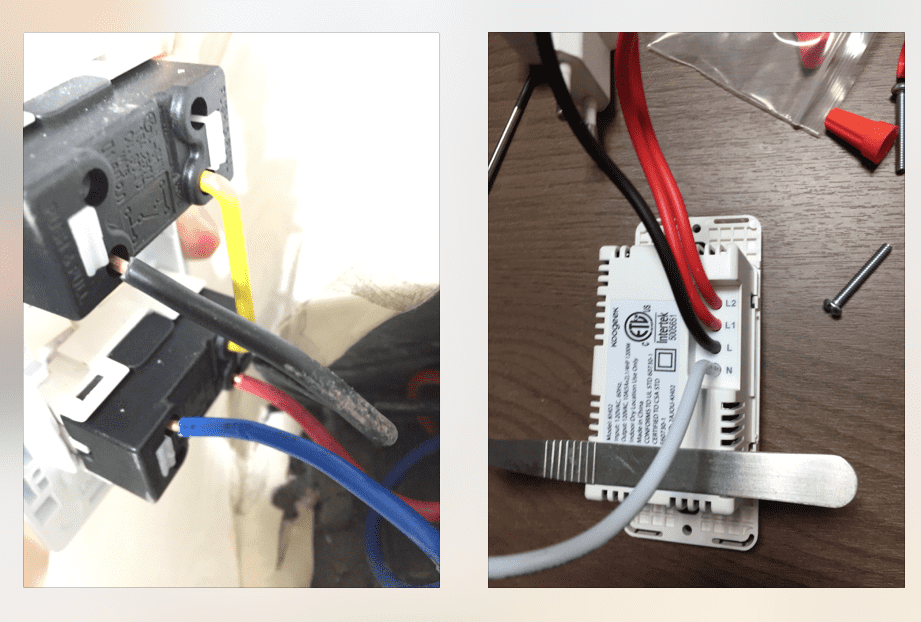

[왼쪽] 전등 2개 온오프 스위치

1. 빨간색, 파랑색, 검정색 3선인데 전원을 공유해서 사용하고 있습니다.

[오른쪽] L2, L1, L, N 이렇게 4줄입니다.

왼쪽 스위치는 전기를 노랑색으로 공유해서 사용했었는데

오른쪽 스위치는 어떻게 연결해야 하나요?

다시 폭발할까봐 투피 선배님들께 여쭙니다

냉철심장 정보력:7320 친절도:8904 FRIEND(230)

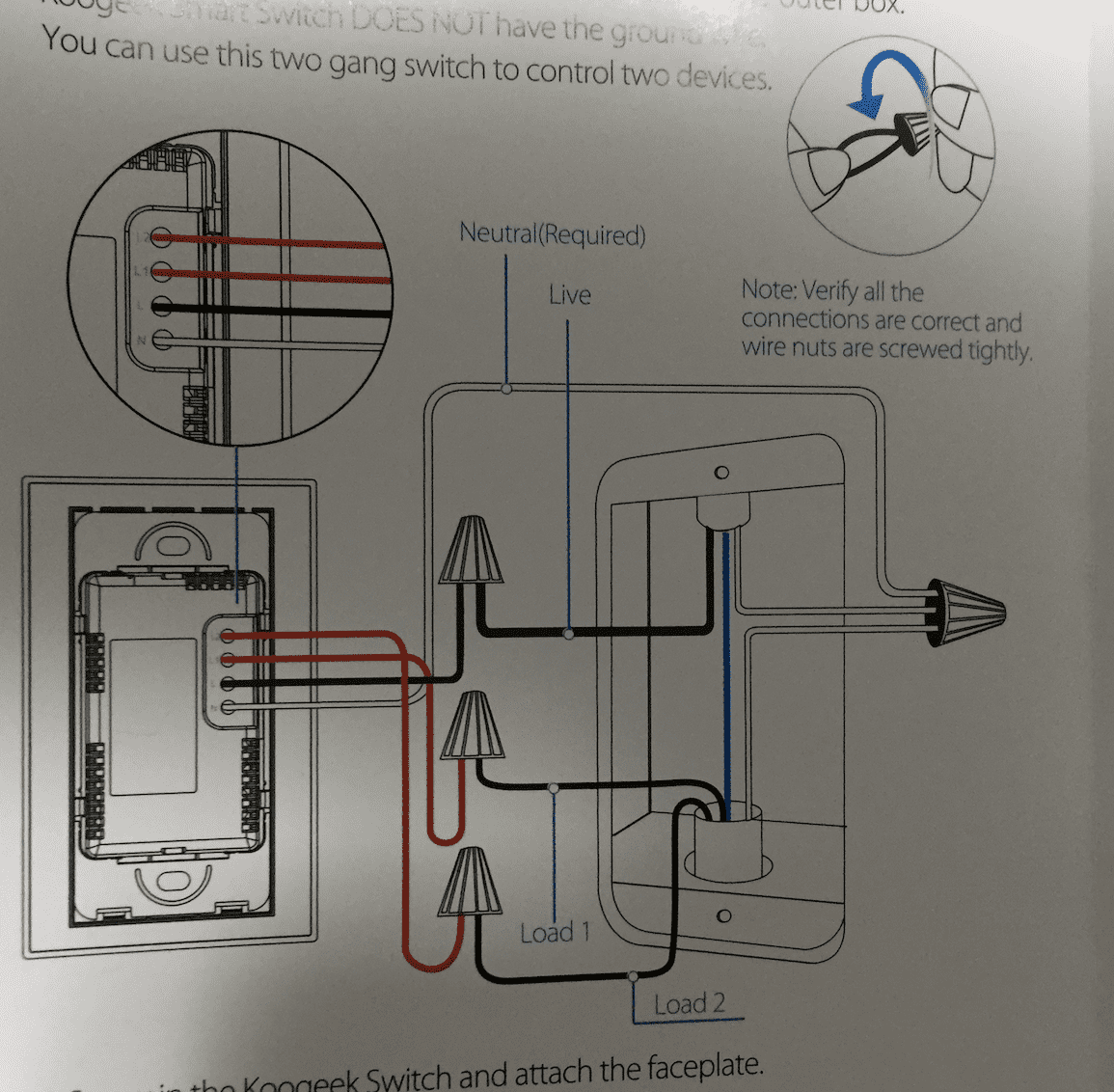

웨슬리님의 블로그에 자세히 설명되어있네요 http://www.tool-box.info/blog/index.php?archives/2341-Korean.html&serendipity[lang_selected]=ko&serendipity[user_language]=ko  냉철심장 L은 빨간색 L1은 파란색 L2는 검정색N은 그라운드가 없는데 연결 하지 않아도 되나요? 추천 01-10 21:36:11 백갈매귀 공감(1) 스위치를 설명하자면 왼쪽 노란선은 색깔 의미없구요(원래는 빨간색으로 해놔야 ) 우측 스위치에서는 내부적으로 연결돼 있습니다 빨간선이 우측의 검은선이고 파란색과 검은색이 빨간색 L1 , L2 에 해당됩니다 이것도 원래는 한가지 색상으로 해야되는데 전반적으로 배선한 사람이 좀 거시기하네요 기본을 무시한 배선.... 그라운드선이 필요한건 우측 스위치에 전원이 필요해서 입니다 이게 없으면 그냥 일반 스위치 역활뿐이 사용 못할듯 합니다 추천:냉철심장 추천 01-10 23:18:42

(2018-01-10 21:32:07)

yoco 정보력:2870 친절도:4963 FRIEND(27)

공감(1) 사용 하시면 안될듯 합니다. 추천:냉철심장 냉철심장 중선이라는것 (neutral) 그라운드인가요? neutral이 있어야 한다고 하네요 일반 아파트에는 중성이 없고요 감사합니다. 추천 01-10 21:53:21 물탱이 공감(1) 뉴트럴이 없다는건 활선 한선만 들어 온다는건데 말이 안되는거죠........ 콘센트보면 두선이잖아요 한선이 활선이아고 다른 선이 중선입니다...... 조명에는 중선을 묶어서 사용해서 스위치단자에는 활선과 로드선만 나와있죠 추천:냉철심장 추천 01-10 22:31:03 냉철심장 @물탱이 전선은 3개 입니다.베란다 등이랑, 안방등 이렇게 되고요 전원 1개로 2개의 전등을 켜는것 같습니다. iot경우 상시로 전원이 들어와 있어야 하는데 그것이 전등과 연결되어 있어야 한다고 합니다...ㅠ 추천 01-10 22:40:06 물탱이 공감(1) 차단기 쪽에서 끌어오는게 더 간단할수도 있는데 전등쪽 배선을 좀 고쳐야 되서 ........ 웨슬리님 처럼 간단한게 전등갓에서 끌어오는게 추천:냉철심장 추천 01-10 22:51:45

(2018-01-10 21:50:26)

stonefly 정보력:6480 친절도:25630 FRIEND(204)

공감(1) 냉철심장님 언급대로 즉 웨슬리님의 블로그처럼 연결 하시면 됩니다. N 무시 하시거나 접지 있으면 거기 연결 하시면 되요~ 근데 스위치쪽엔 접지가 아마 없을꺼 같으네요~웨슬리님 글을 다시 읽어보니... 아 역시 없구나 그게 접지는 아니고 중선이네..... 하긴 전 전기도면쪽은 잘 몰라서 ^^; 하여간 그 중선이 천장에는 있는데 벽면 스위치엔 거의 없죠~ 그거 있음 우리집 화장실에 콘센트 하나 뽑는데 ㅠㅠ 워낙 구형이라 화장실에 콘센트도 없는 ㅠㅠ 추천:냉철심장 냉철심장 중선이라는것이 필요하네요 저도 접지인 줄 알았는데중선 추가할수도 없고 난감하네요 추천 01-10 22:12:05

(2018-01-10 21:57:09)

배터리너리언 정보력:2290 친절도:5305 FRIEND(28)

공감(1) 우리나라 배선엔 중성선이 들어있지 않습니다. 중성선이 필요한 이유는 스위치 자체에서 전기를 소모하는 기기의 경우 중성선이 없으면 스위치에 연결된 기기와 직렬로 연결될수 밖에 없습니다.전기를 소모하는 스위치와 기기가 직렬 연결되면 항상 기기에 전류가 흐르는 상태가 되어버립니다. 그래서 LED등에 잔광현상이 나타나거나 전등이 충분한 전류를 흘려주지 못할경우 스위치가 동작하니 못하는 경우가 발생합니다. 그래서 전원을 별도로 스위치에 공급하기 위해 중성선이 필요하게 됩니다만, 우리나라에서 중성선을 스위치에 배선하는경우를 본적이 없습니다. 추천:냉철심장 냉철심장 다행히 led 전등이 아니고 삼파장?전등입니다.시간날때 전선 사서 플라스틱 관?으로 살살 넣어볼까요? 스위치가 두개인데 난감하네요 추천 01-10 22:11:02 stonefly 그래서 제가 사용하는 IOT 전등 스위치는 벽면용이 아닌 등에 설치 하는거죠 ^^; 중선이 천장에 있으니 거기랑 연결해서 등기구와 병렬로 연결되죠 ^^; 벽면 스위치를 끄면 같이 꺼지는건 똑같지만... 추천 01-10 22:11:31 stonefly @냉철심장 로비선 없이 그 전선 넣기 힘드실겁니다. 천장에서 벽면까지 직각으로 일단 굽어야 하니까요~ 꺽이지 않았다면 넣는건 쉬운데 말입니다. 추천 01-10 22:16:06

(2018-01-10 21:59:05)

stonefly 정보력:6480 친절도:25630 FRIEND(204)

공감(1) CV 선 그거 잘라서 파는가? 철물점에서? 그렇게 작게는 안사봐서 ^^; 추천:냉철심장 냉철심장 공감(1) 요비선은 교회에 있습니다. 방송실용으로 누가 기증하신것이요제가 자주 빌려서 아예 주셨습니다. 추천:냉철심장 추천 01-10 22:29:21 백갈매귀 공감(1) 기존선이 있으니 기존선에 묶어서 뽑았다가 접지선 추가해서 다시 당기면 됩니다 추가하는 것보다 훨신 쉽게 당겨집니다 잘 안당겨지면 식용유 살짝 발라주면 됩니다 추천:냉철심장 추천 01-10 22:41:22 point 기존선이 관로에 들어 있어서 로비선으로는 힘듭니다. 백갈매귀님 말처럼 기존의 3선에 4선을 묶고 당기면 3선이 빠지면서 4선이 심어 집니다. 추천 01-10 23:44:20

(2018-01-10 22:19:18)

웨슬리 정보력:33770 친절도:61091 FRIEND(153)

공감(1) 모바일- 전 그래서 중성선을 전등에서 끌어와서 씁니다. 추천:냉철심장 냉철심장 공감(1) 그 방법이 좋을것 같긴한데스위치가 2개 있으면 중선을 2개 넣어야 하나요? 추천:냉철심장 추천 01-10 22:30:01 백갈매귀 접지선은 무조건 1개...... 추천 01-10 22:42:06 point 중선선은 1개만 있으면 됩니다. 추천 01-10 23:43:02

(2018-01-10 22:19:24)

냉철심장 정보력:7320 친절도:8904 FRIEND(230)

@stonefly 자세히 부탁드려도 될까요? 냉철심장 천장에 설치하는것이요 전등에 추천 01-10 22:29:36 stonefly 공감(1) 가지고 계신건 천장설치용 스위치가 아니니 중선 로비선 이용하셔서 빼서 쓰시는게 나을 듯 합니다. 그리고 CV 선 구입하실때 전등 스위치에 있는 선과 같은 굵기의 CV전선 구입 하시면 됩니다. 로비선은 빌리시면 되고 전선만 구입 하시면 되겠네요.... 연선을 구입하시면 안되요~ 추천:냉철심장 추천 01-10 22:32:32 stonefly 공감(1) 제가 사용하는 IOT 스위치는 와이파이로 제어하는 스위치고 전등에 바로 설치 하는 스위치 입니다. 그래서 벽면 스위치를 끄면 같이 꺼지고 벽면 스위치를 켜야 IOT 스위치가 작동을 합니다. 링크는 대충 검색해서 올렸습니다. 제가 구입한 링크는 사라졌네요... http://www.aliexpress.com/item/ITEAD-Sonoff-Wifi-Switch-Intelligent-WiFi-Wireless-Remote-Control-433mHz-RF-Wifi-Switch-Smart-Home-Automation/32797069964.html 추천:냉철심장 추천 01-10 22:36:41 냉철심장 @stonefly 감사합니다.중성선을 추가하는것이 가장 마음이 편하겠네요 안녕히 주무세요^^ 추천 01-10 22:36:42 냉철심장 @stonefly 앞으로는 링크주신것 사야겠어요 중성선을 방마다 추가하는것은 힘들것 같습니다.안방만해도 스위치가 4개라서요 ㅠㅠ 추천 01-10 22:37:46 stonefly 공감(1) 근데 이것도 문제가 있어요 WiFi 신호가 좀 삐리하면 스위치 작동 안해요~ WiFi 대역폭은 5G 사용 못해요~ 2.4G만 지원 되요 물론 더 비싼거 찾아보면 나오려나? 추천:냉철심장 추천 01-10 22:40:40

(2018-01-10 22:28:30)

물탱이 정보력:9280 친절도:8954 FRIEND(57)

공감(1) 아 그리고 차단기에서 스위치쪽에 들오는게 활선이 아니라 중선인 경우도 있습니다..........ㅡ.ㅡ; 전기공사 엉망로 한곳은............... 테스터기나 검전 드라이버로 찍어 보셔야 할듯......추천:냉철심장 stonefly 공감(1) 암요 못믿죠.... 것땜시 제가 학교 천장에 전동 스크린 설치하다 감전될뻔.....물론 그 전에 다른분 설치하다 감전되어 손 다치신분도 봤고.... 추천:냉철심장 추천 01-10 23:10:29

(2018-01-10 22:57:48)

냉철심장 정보력:7320 친절도:8904 FRIEND(230)

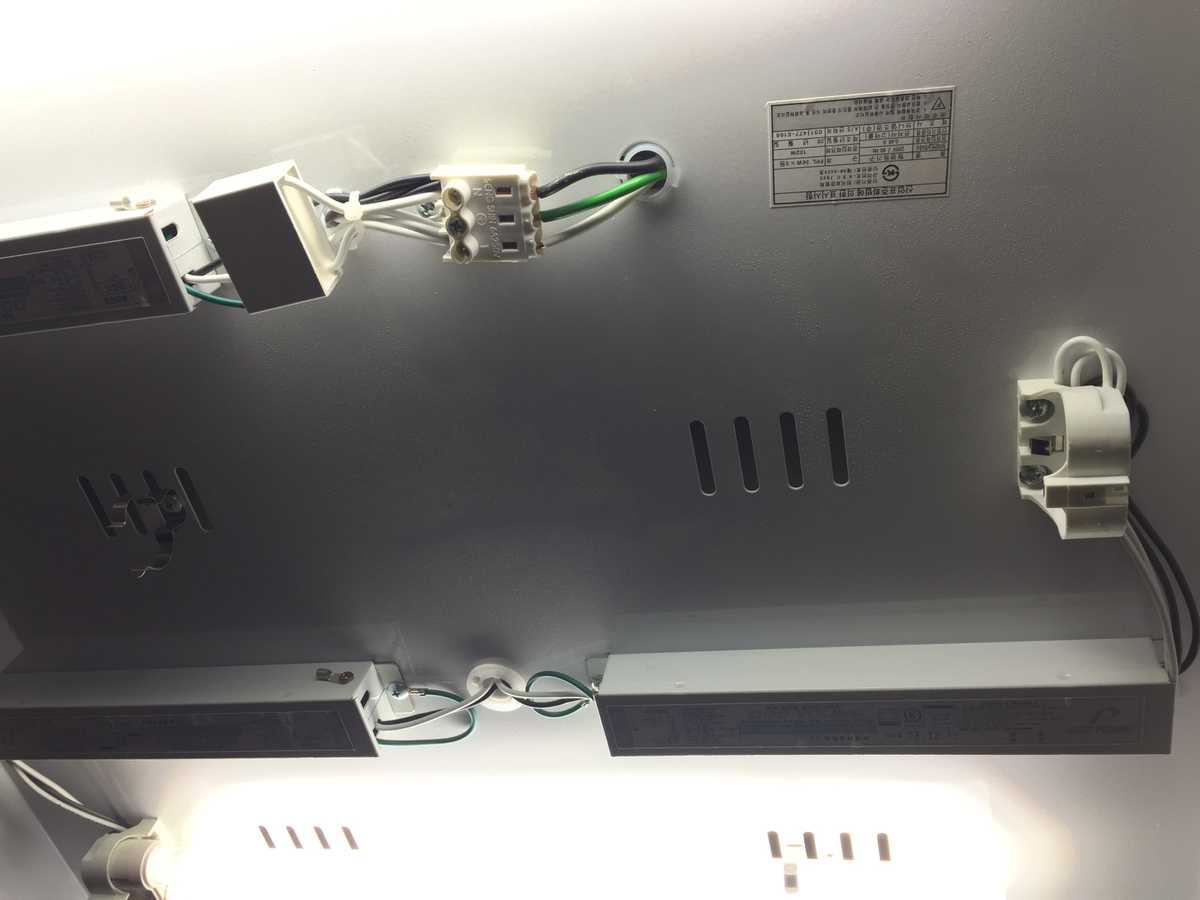

이렇게 되어있습니다. stonefly 공감(1) 우와 무려 3선이나.... 저희집은 2선만 달랑 ^^; 워날 오래된 아파트라 ^^; 추천:냉철심장 추천 01-10 23:12:19 stonefly 공감(1) 이거 보시고 찾으시면 확실 합니다. http://www.youtube.com/watch?v=EugGMMZu0ho 추천:냉철심장 추천 01-10 23:16:39 point 공감(1) 가운데 녹색은 접지 g 선입니다. L이 활선 n이 중성선이나 저 표기로 써있는것은 믿으면 안됩니다.테스터기가 있어야 활선인지 중선선인지 구분이 가능합니다. 추천:냉철심장 추천 01-10 23:46:24

(2018-01-10 23:08:35)

준상아빠 정보력:1910 친절도:904 FRIEND(8)

관심 있는 글이어서 제 블로그에 스크랩하였습니다.감사^^.

(2018-01-10 23:10:10)

냉철심장 정보력:7320 친절도:8904 FRIEND(230)

감사합니다. 오늘 비염이랑 감기기운이 있어서 약을 먹었더니 졸음이 몰려오네요 ㅠㅠ 죄송합니다 그리고 다시 감사드립니다 stonefly 공감(1) 아무튼 스위치 박스마다 중선 찾아서 하나만 빼오시면 되요~ 그 중선의 역활은 IOT 스위치가 항상 켜져 있어야 하기 때문에 필요한겁니다. 전등과 병렬로 연결되야 하기 때문에... 스위치가 4개짜리 스위치라고 해서 중선 4개가 필요한게 아니고 1개만 있으면 됩니다. 그리고 그 뽑은 중선을 다른 스위치 박스에도 공유가 가능 합니다만 그럼 벽에 보여서 ^^;추천:냉철심장 추천 01-10 23:39:39 point 공감(1) 중선선 가져오는게 쉽지는 않습니다.전등이 있는 천정 위쪽으로 콘크리트에 box에서 전선이 내려 옵니다. 선이 꺽어져 있고 분기점이 있으면 선을 교체하기가 힘듭니다. 점검구가 있으면 편하겟지만 일반가정에는 점검구가 없으니깐요. 추천:냉철심장 추천 01-10 23:48:15 stonefly 공감(1) @point 아 맞당 천장쪽에 박스가 있구나 걍 90도 꺽인게 아니고.... 주름관만 꺽인거 생각했는데 가만보니 아니네...아무튼 로비선 넣어서 벽면까지 나오기만 하면 뭐 CV전선 넣는건 어렵지 않겠지만.... 분기점만 없다면 야메로 공사하면서 잘하면 박스 없이 주름관만 사용했을 수도.... 추천:냉철심장 추천 01-11 00:15:35 point 공감(1) 일반 전선관에 cv전선을 넣는건 매우 어렵습니다.기존과 동일한 hiv 전선이 수월하게 들어갑니다. 추천:냉철심장 추천 01-11 20:59:04

(2018-01-10 23:20:10)

좋은하루 정보력:3180 친절도:1793 FRIEND(21)

공감(1) 중성(N)은 사용하시면 안됩니다(전압을 한단계 낮출때 사용합니다)오래전에 전기관련회사에서 일해서 기억나는게 있어서 적어봅니다 4선 380볼트가 들어올때 1개가 중성입니다 보통 R,S,T,N으로 표시하는데 N이 중성이고 이것의 역할은 220볼트를 사용하려고 할때 필요합니다 R,S,T 중에서 아무거나 N과 연결하면 220볼트가 됩니다 그런데 220볼트에 3선이 들어왔고 중성이 있다고 하니 이게 뭔가 싶어서 검색을 해보니 역시 같은 원리네요 N과 연결하면 110볼트 전기를 사용할 수 있다고 합니다 이게 옛날에 가정집에 110볼트를 사용하다가 220볼트로 승압하면서 110볼트를 사용하는 가전제품이 많아서 둘다 사용할 수 있게 만들었다고 하네요 (하지만 테스트로 찍어서 확인해보시기 바랍니다) http://m.blog.naver.com/PostView.nhn?blogId=daramjuoo&logNo=220057339056&proxyReferer=https%3A%2F%2Fwww.google.co.kr%2F 추천:냉철심장 좋은하루 공감(1) 게시글을 다시 읽어보니 제가 알고있는 개념의 중성선이 아닌가 봅니다 추천:냉철심장 추천 01-11 00:36:59 ^^ㅏ이언 공감(1) 모바일- 정산적인 누전차단기는 트립이 됩니다 추천:냉철심장 추천 01-11 01:04:45 point 공감(1) 말씀하신데로 선로는 3상4선이라고 불릅니다. rstn 요즘엔 abcn으로도 불립니다.일반가정엔 4가닥중에 an bn cn 이 3가지중에 2가닥만 들어오는 것입니다. 추천:냉철심장 추천 01-11 21:02:17

(2018-01-11 00:25:43)

^^ㅏ이언 정보력:5900 친절도:9210 FRIEND(35)

공감(1) 모바일- 스위치 L과N은 차단기에서 온 2선입니다. L1 과 L2는 각각 전등1 전등2로 가는 스위치선입니다.전등에 검은색 녹색 흰색선은 반대쪽 검은색 흰색이 어디에 물렸는지보세요. 검정-검정, 선없음-녹색, 흰색-흰색 이죠? 그렇다면 녹색선은 전등에서는 거의 의미가 없어요. 다만 그선에 연경 시키시면 안됩니다. 실지 접지선이라서요 추천:냉철심장 ^^ㅏ이언 공감(1) 모바일- 스위치에 왜 L과 N인 차단기 두선이 왔냐하면 스위치가 아마 전자식 스위치(리모콘사용가능등의) 전기를 사용하는 스위치 이기 때문입니다. 첫번째 사진의 스위치는 당연히 접점만 붙여 주기때문에 차단기에서 한선만 연결되어 스위치로 가는겁니다. 거의 이런방식이죠. 추천:냉철심장 추천 01-11 00:58:32 ^^ㅏ이언 공감(1) 모바일- 첫번째 사진을 이해하신다면 두번째 스위치 사진에서는 N은 신경 쓰지 않으셔도 됩니다. N선은 스위치에만 사용됩니다. 그냥 L선이 첫번째 사진의 들어오는 전기선이고(스위치안쪽에 콤몽 되너있음) L1 L2가 각각 스위치선입니다. 추천:냉철심장 추천 01-11 01:02:51 ^^ㅏ이언 공감(1) 모바일- 두번째 스위치사진의 L선과 N선을 사용하시면 220V 상시일거에요 추천:냉철심장 추천 01-11 01:09:22 point 공감(1) 녹색선은 접지(g)로써 전열 및 전등에서 누전이 발생할 경우에 누전되는 전기를 접지로 보내어 사람이 감전되지 않게 하는 중요한 선입니다.다만, 말씀하신데로 전열기기(티비, 컴퓨터, 세탁기, 전자렌지등등)는 사람이 쉽게 접근가능하지만 전등은 쉽게 접근하지 않으므로 감전될 가능성은 매우 낮은것은 사실입니다. 추천:냉철심장 추천 01-11 21:04:39

(2018-01-11 00:55:15)

폐인0.5 정보력:1690 친절도:2158 FRIEND(6)

공감(1) 디지탈 스위치는 스위치선 왜에 스위치작동 전원선 2가닥이 들어가요 스위치1구면 온/오프1 플러스1 마이너스1 3가닥..2구면 4가닥.. 스위치에 접지 들어가는건 산업용/선박용등 특정용 외엔 없어요 추천:냉철심장 point 공감(1) 스위치 기능이 있는 장비들은 대체적으로 기기전원이 별도로 들어가게 되어 있습니다.스위치 안에 있는 전자장비에 인가되는 전원공급용으로 필요한것으로 보여집니다. 추천:냉철심장 추천 01-11 21:06:01

(2018-01-11 08:02:42)
