gen8 서버 upgrade [cpu(1230v2), raid (p420i), 옥탑방]

글의 순서

1. 개요 (업그레이드 사항)
2. 필요성
3. 진행과정
   3.1 SSD 옥탑방
   3.2 CPU
   3.3 P420i raid
4. 마무리

1. 업그레이드 사항 (개요)

1) HP ProLiant MicroServer Gen8

2. CPU : 2020T -> E3-1230V2
3. RAID : b210i -> P420i
4. SSD 옥탑방 (기존 설치 되어있으나 서버가 하드가 삭제되어 본문에 수록)

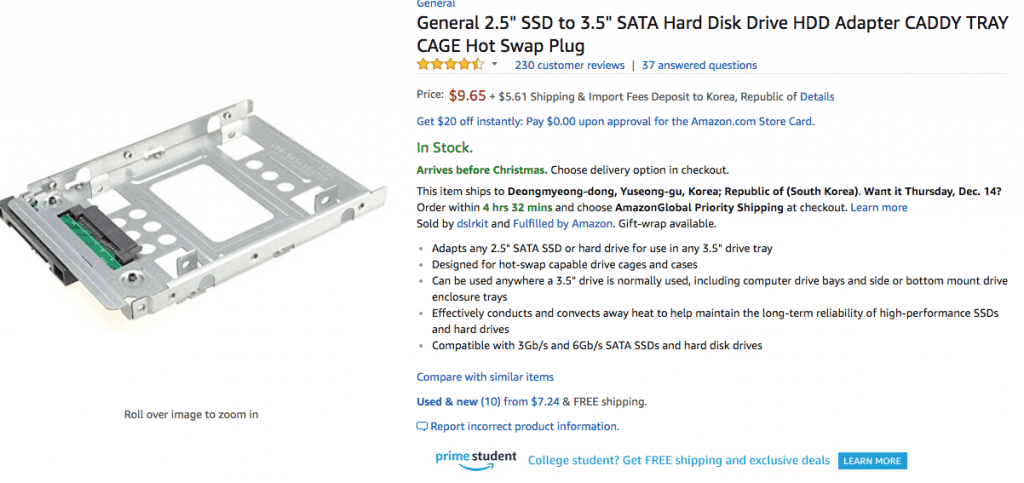

5. SSD 추가 (General 2.5” SSD to 3.5” SATA Hard Disk Drive HDD Adapter CADDY TRAY CAGE Hot Swap Plug)

cpu as-is : intel® Pentium® Processor G2020T (3M Cache, 2.50 GHz)

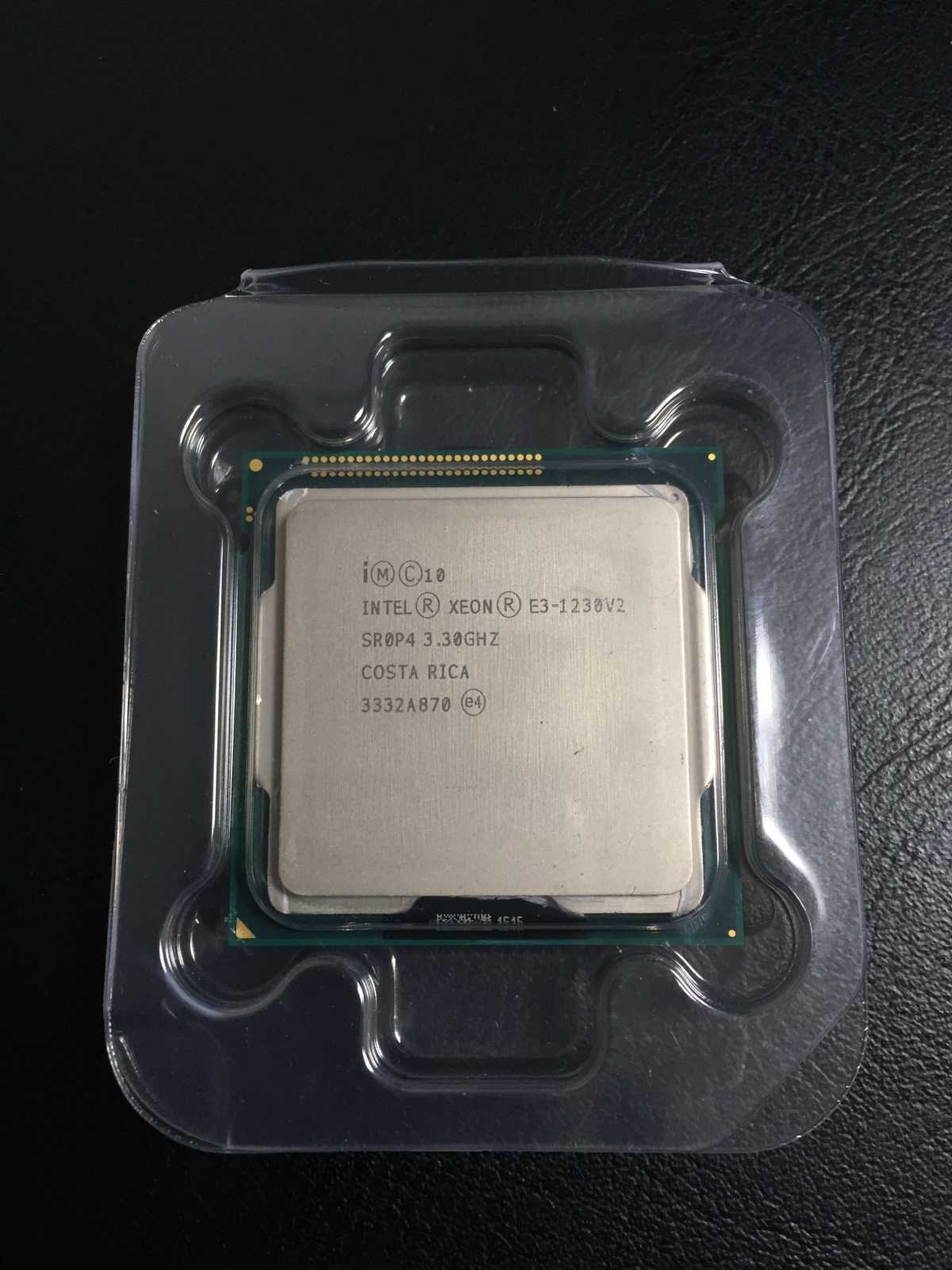

to-be : intel® E3-1230V2 E3-1230V2

1280V3, 1230V 중 고민하다가 1230V2으로 결정!
위 두 모델의 차이점음 클럭 수치의 차이입니다.

[퍼온사진 - 출처모름]

2020T와 1230v2

듀얼코어 쓰레드2 에서 쿼드코어 쓰레드8가 되었습니다.

2. 필요성

현재 서버의 구성은 아래와 같습니다.
microSD카드에 VMware esxi6가 부팅후 구동되고 가상 OS두개가 돌아갑니다.
ㄱ. 웹서버용 : 현재 서버가 구동중인 Ubuntu16.04 LTS
ㄴ. NAS : 헤롤로지(시놀로지 해킨판) OS두개가 돌아갑니다.

속도가 느리고, 추가로 가상 OS를 추가하고 싶기 떄문입니다.
게다가 b210i에 성능저하 이슈가 있다는 소식을 접하고 좀더 빠른 환경에서
개발 연습을 위한 성능이 필요했습니다.

CPU 는 동시 접속자 (concurrent activation) 에 영향을 준다.
RAM 은 동시 프로세스 실행에 영향을 준다.
lael님 블로그 인용.

3. 진행과정

을 사진으로 담아봤습니다.

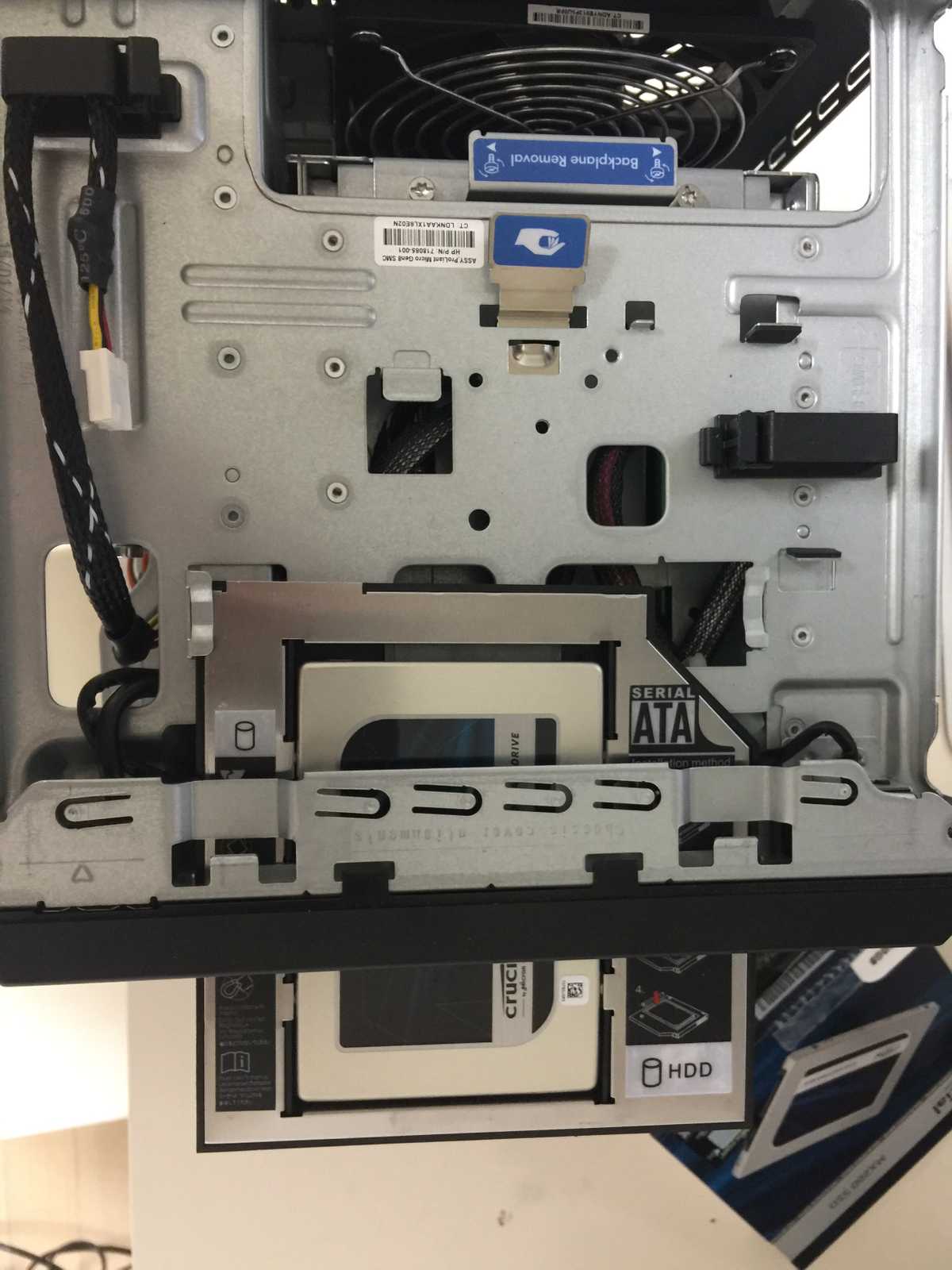

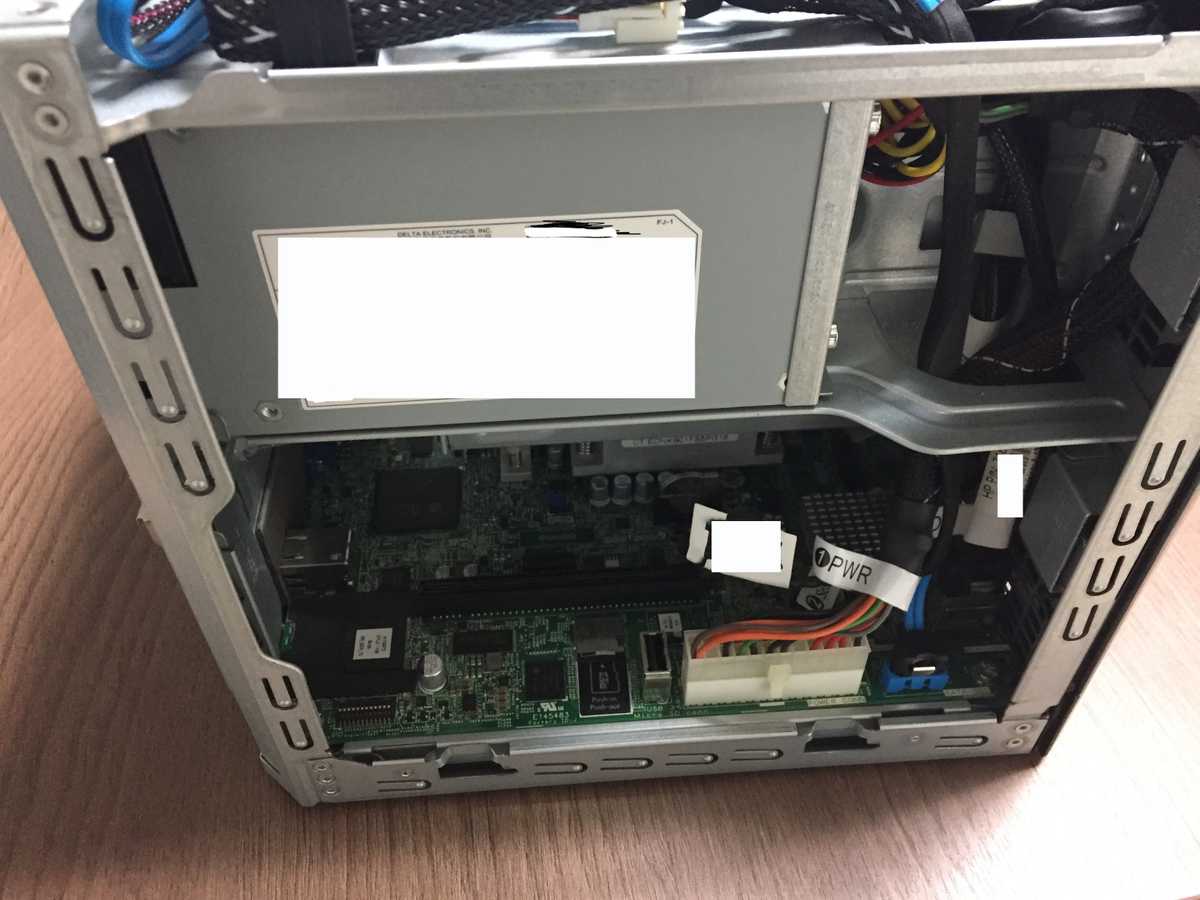

3.1 옥탑방 SSD

SSD가 있는 위치가 옥탑방이라고 해서 붙여진 이름입니다.

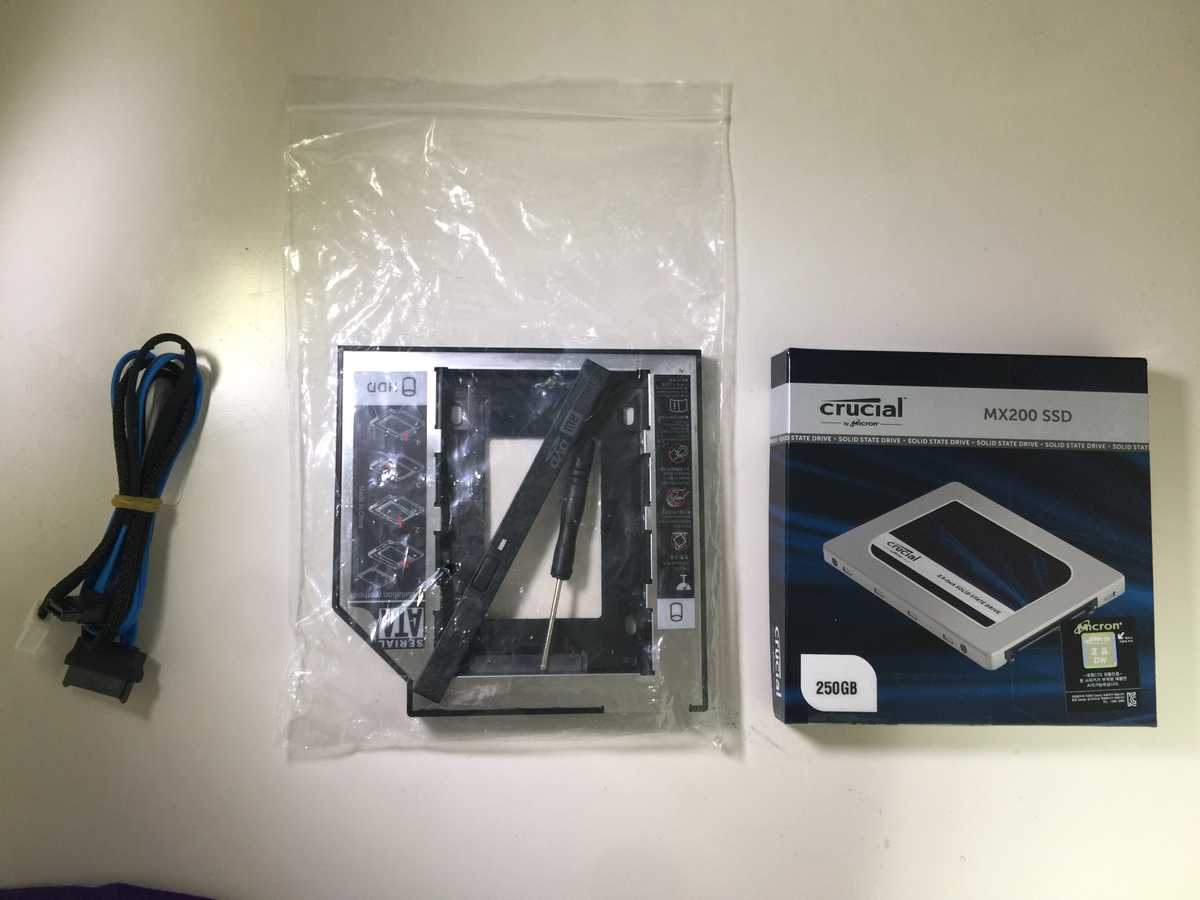

준비물 :

ㄱ.SSD

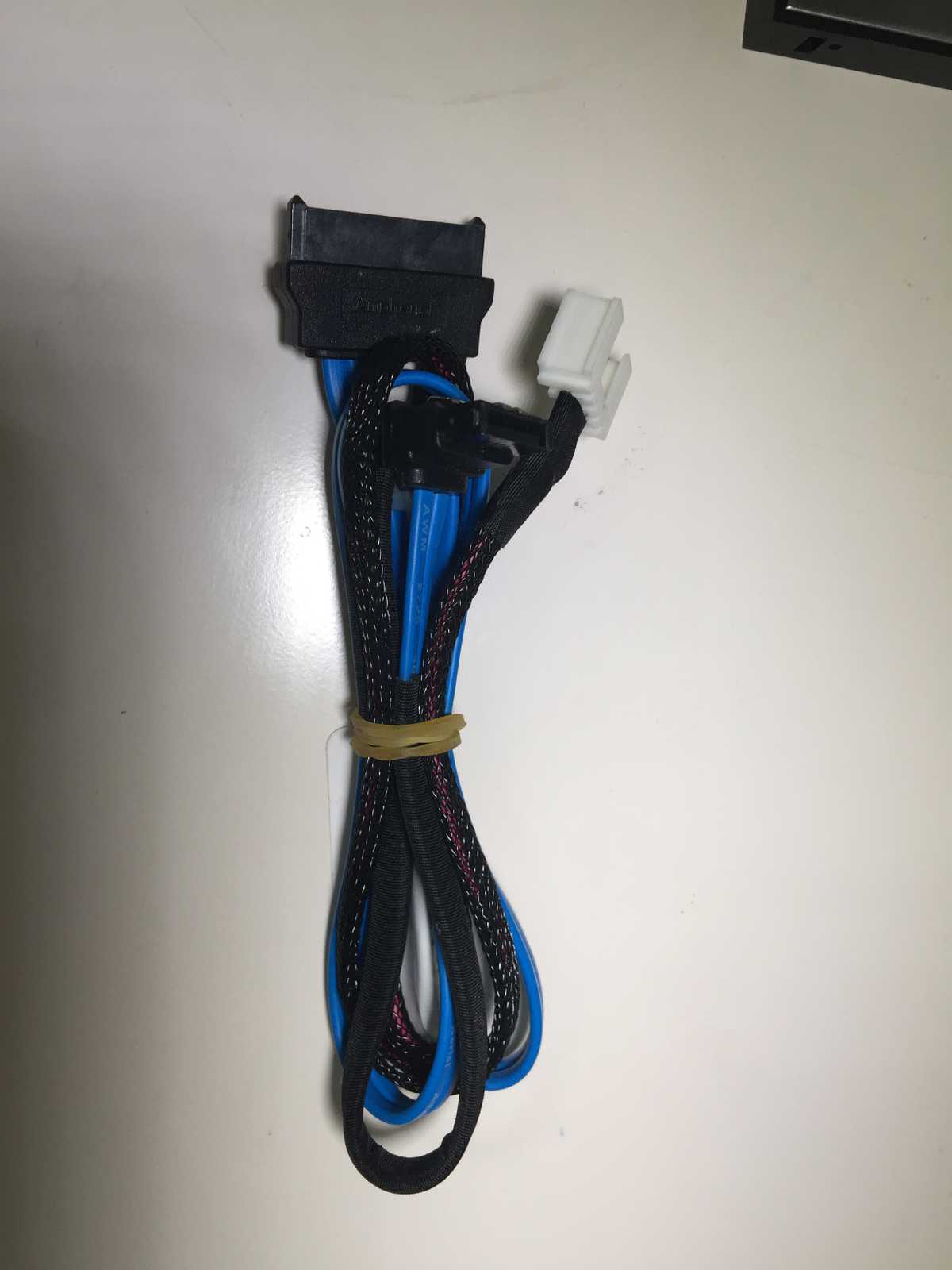

ㄴ.케이블 : [663771-001] HP Cable Sata and Power 9.5 Optical Drive Cable

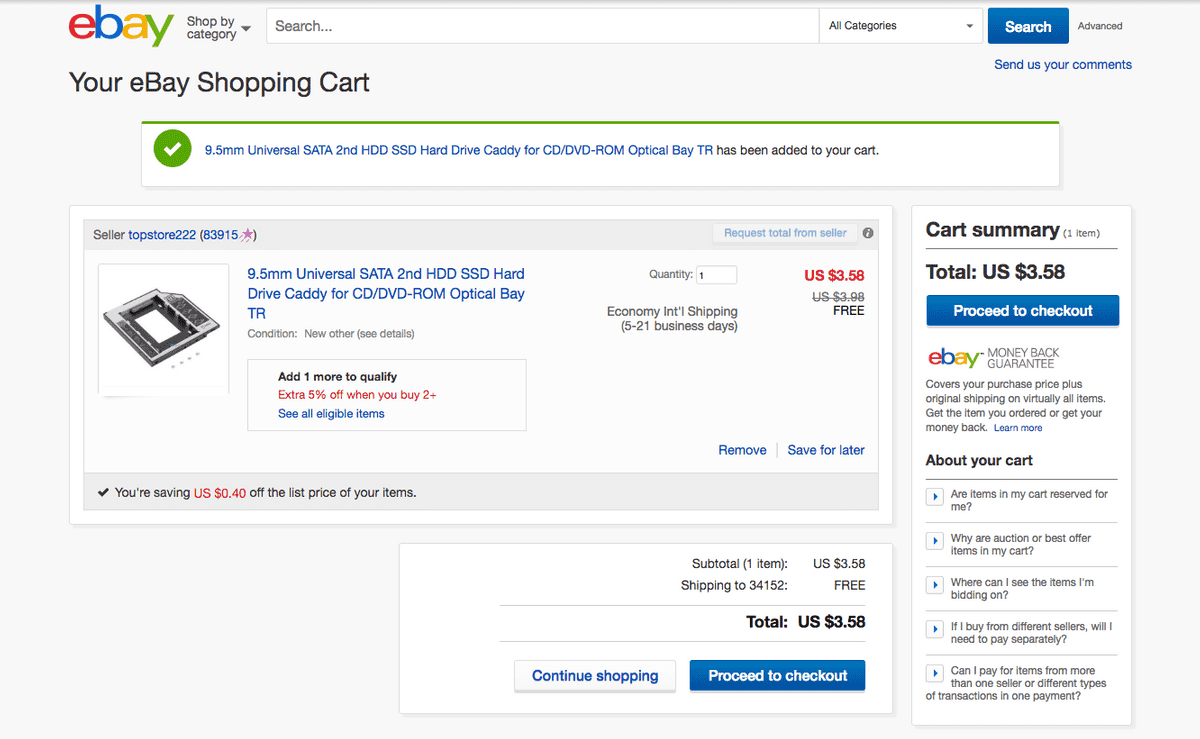

ㄷ.멀티부스트 : 9.5mm Universal SATA 2nd HDD SDD Hard Drive addy for CD/DVD-ROM Optical Bay

업그레이드 방법 :

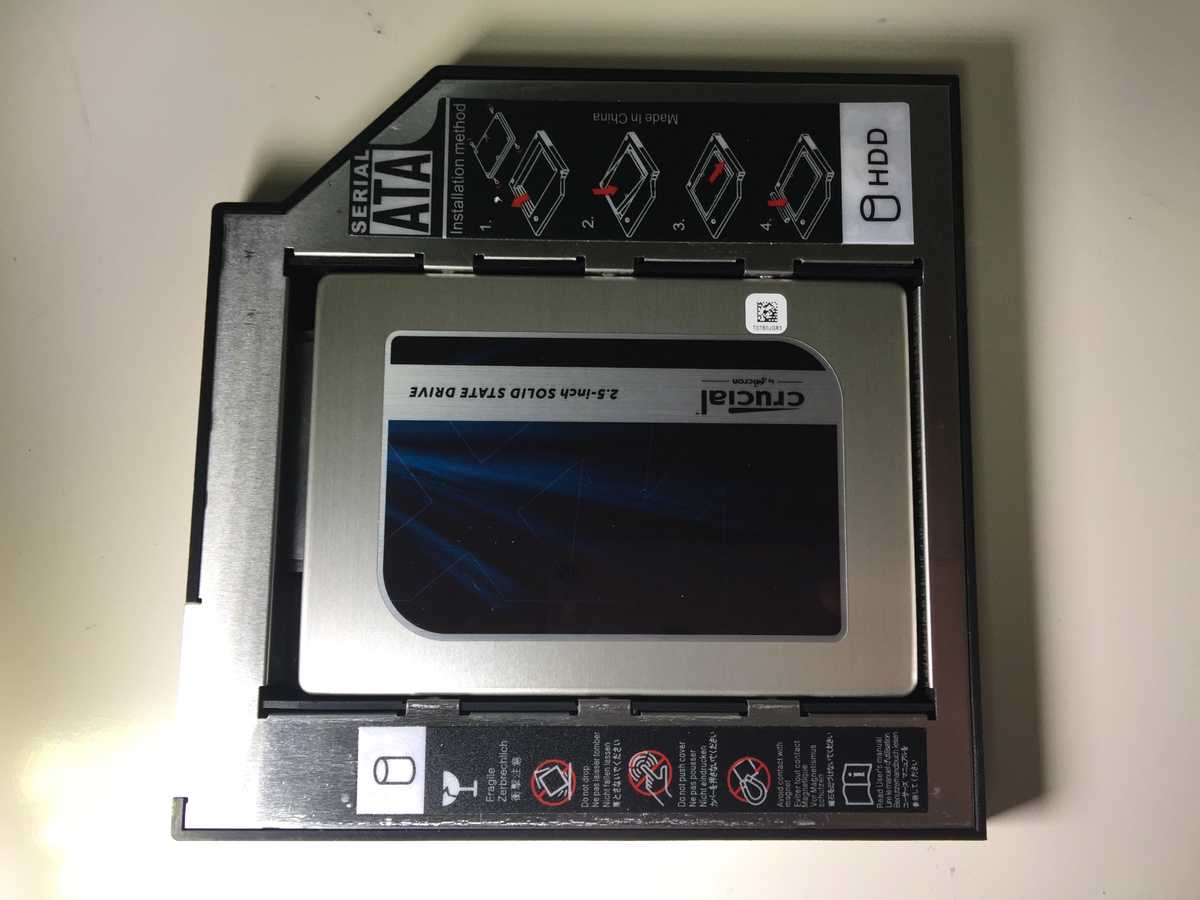

1. 멀티부스트에 하드 장착 후 ODD(cd-rom)있는곳에 설치
2. 케이블 연결
3. 부팅 후 Hp SmartArray 설정

추가 - HDD 베이에 SSD를 달수 있음.

3.2 CPU

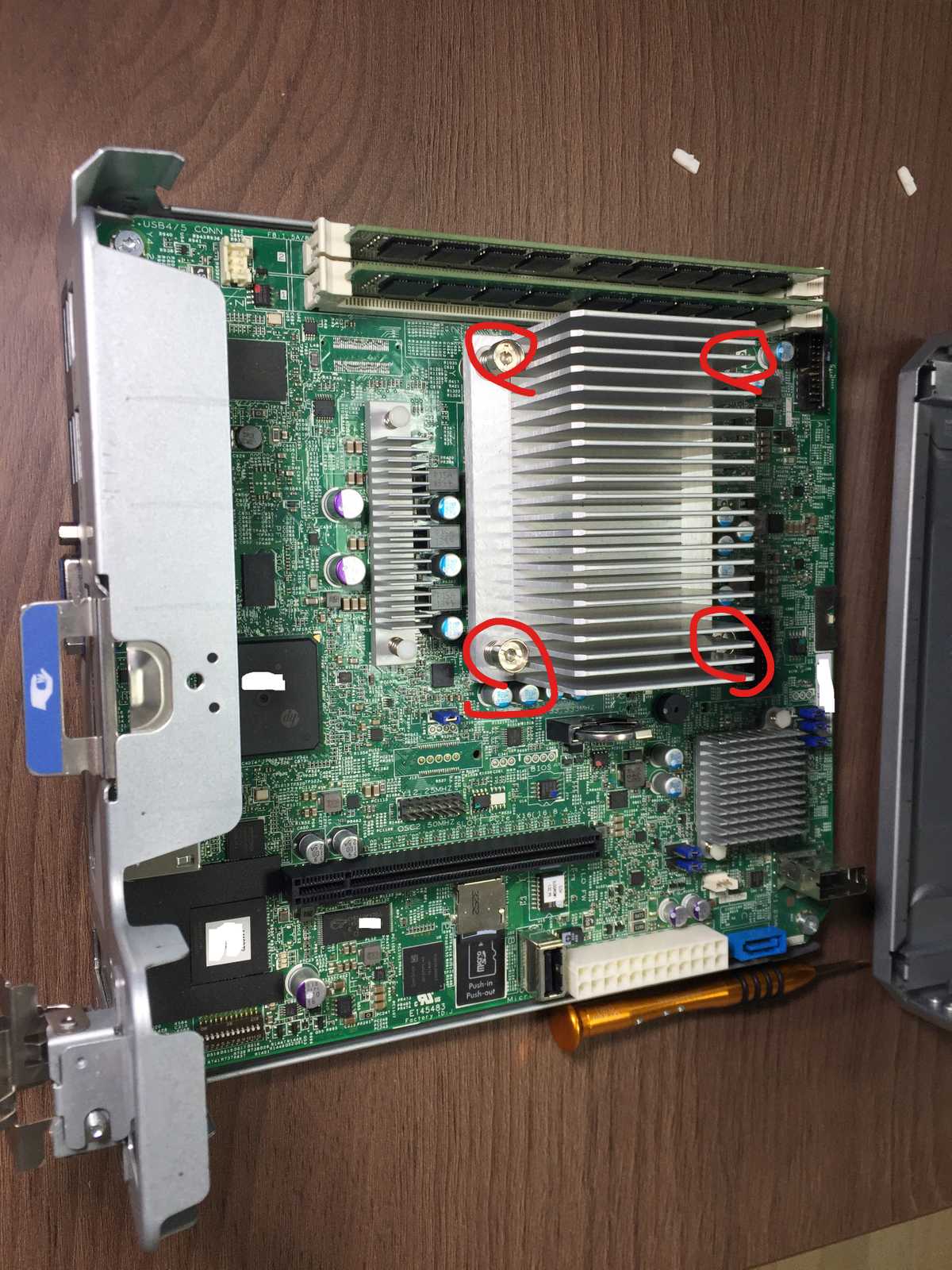

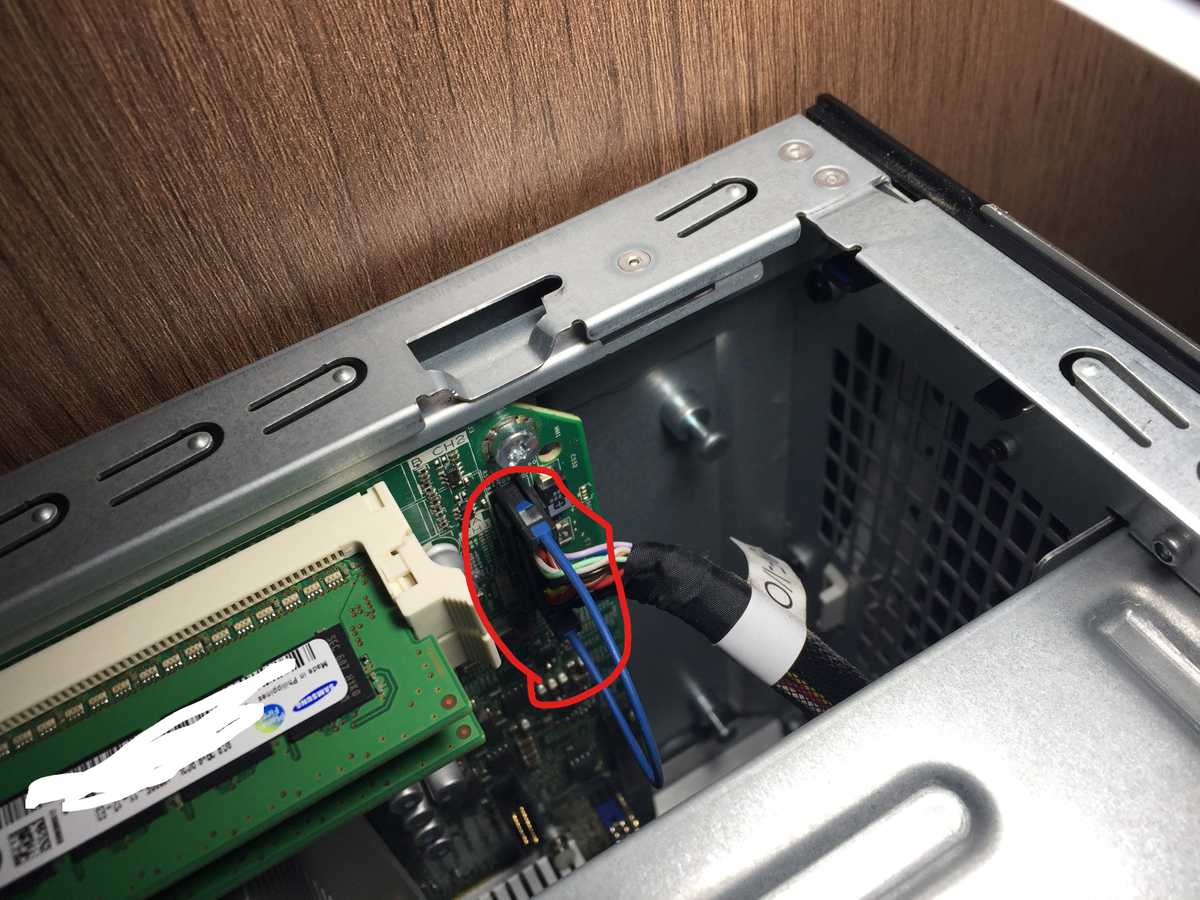

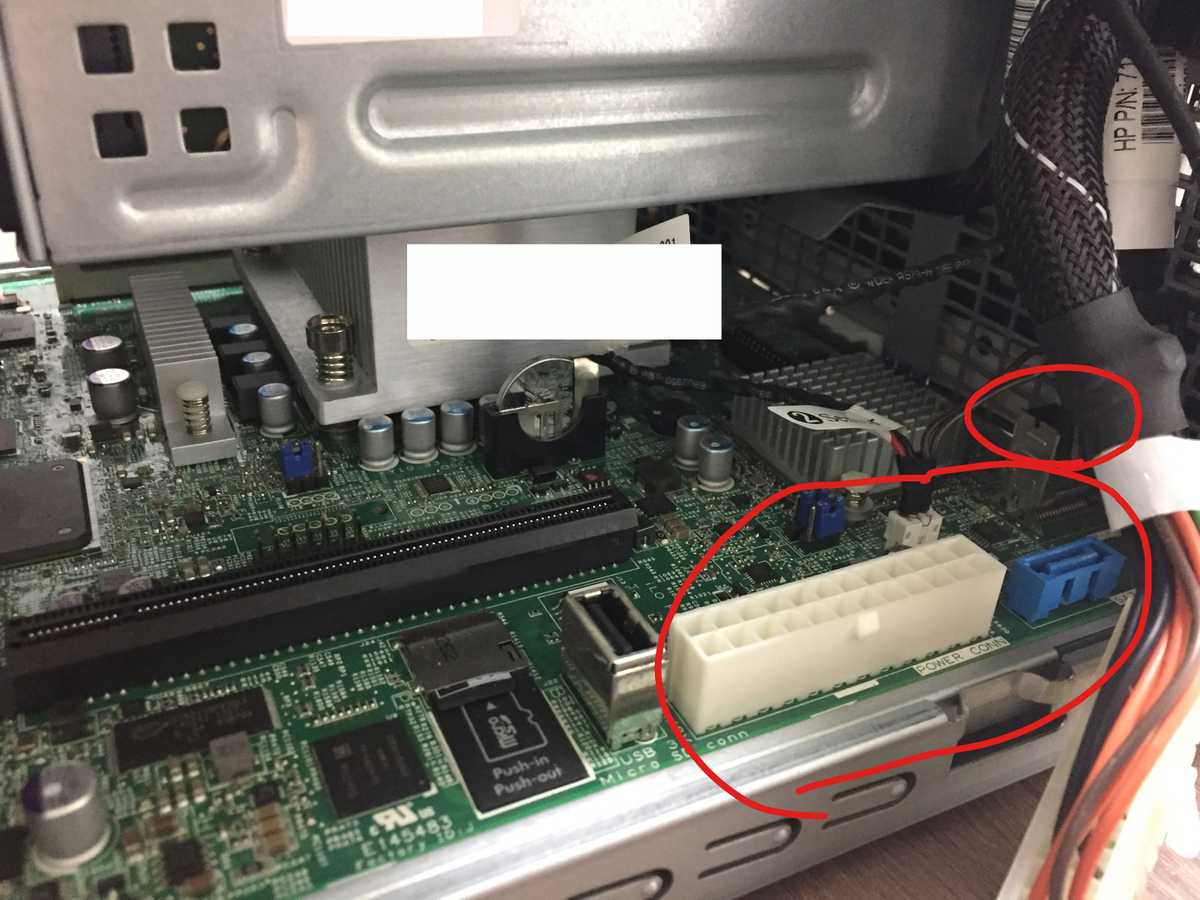

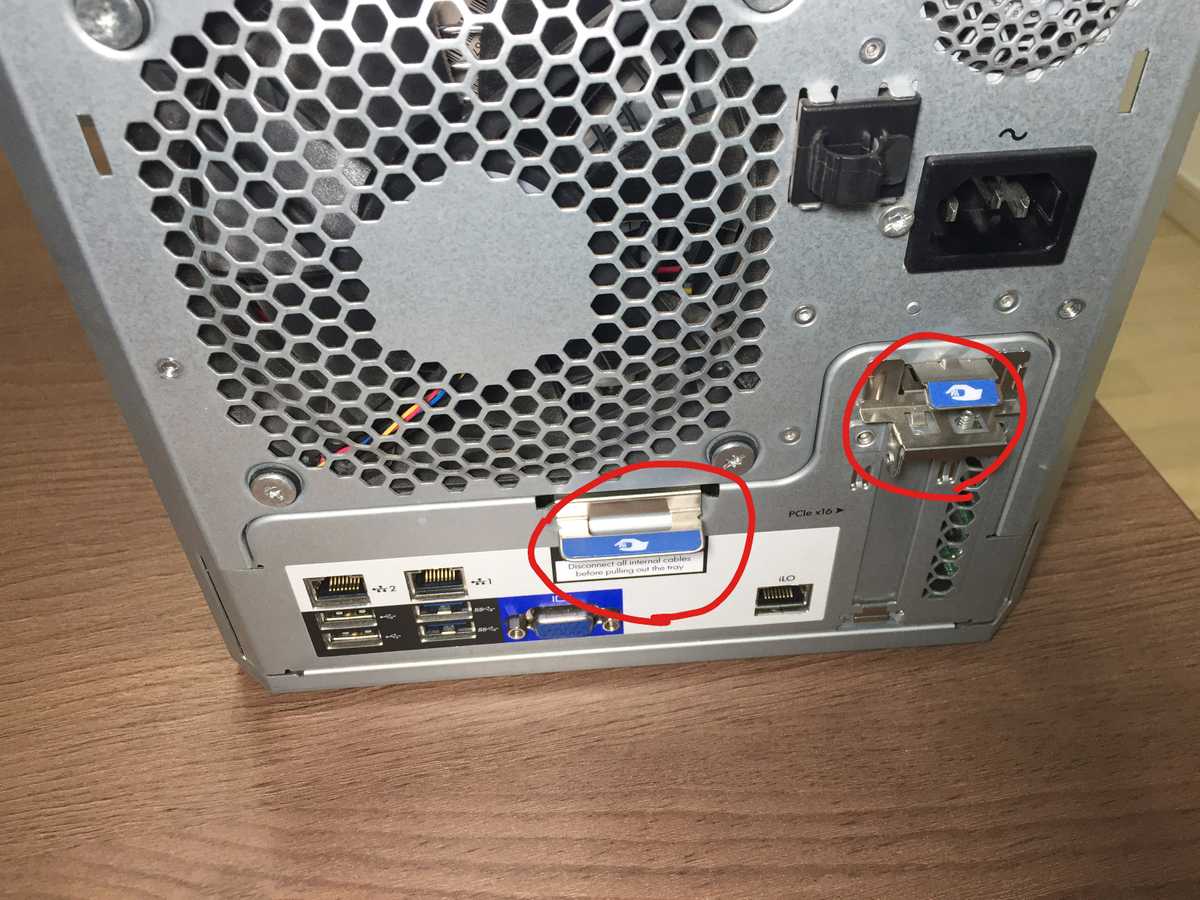

사진에 있는 케이블을 분해 후 뒷 판에 손잡이를 아래로 살짝 내려준 뒤 살살 잡아 당기면 쉽게 메인보드가 나옵니다.

gen8살때 주는 별모양 ㄱ자 드라이버로 cpu 방열판을 열어줍니다.

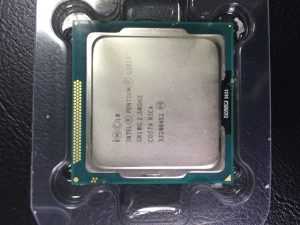

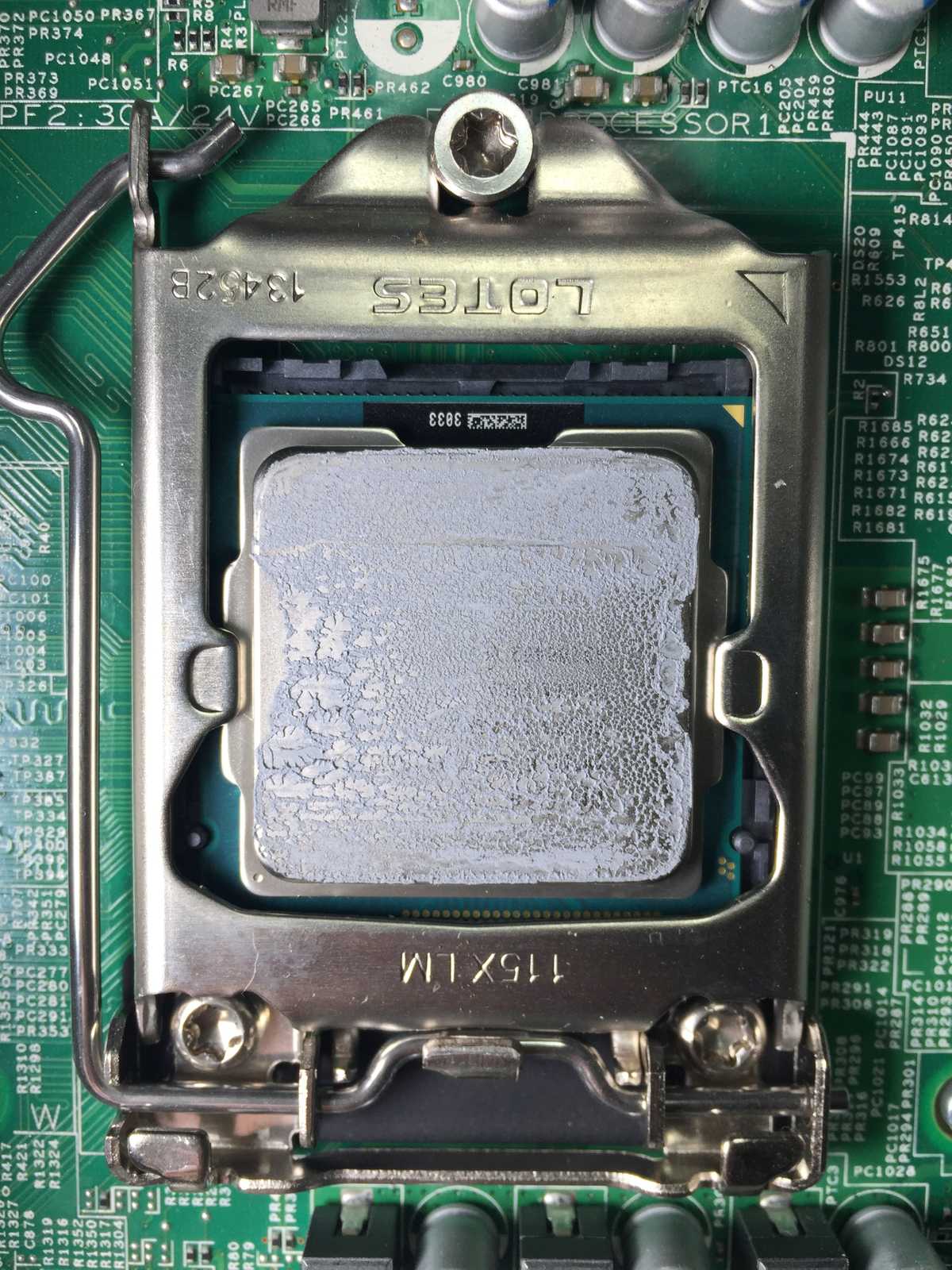

그동안 고생했던 2020T가 보입니다.

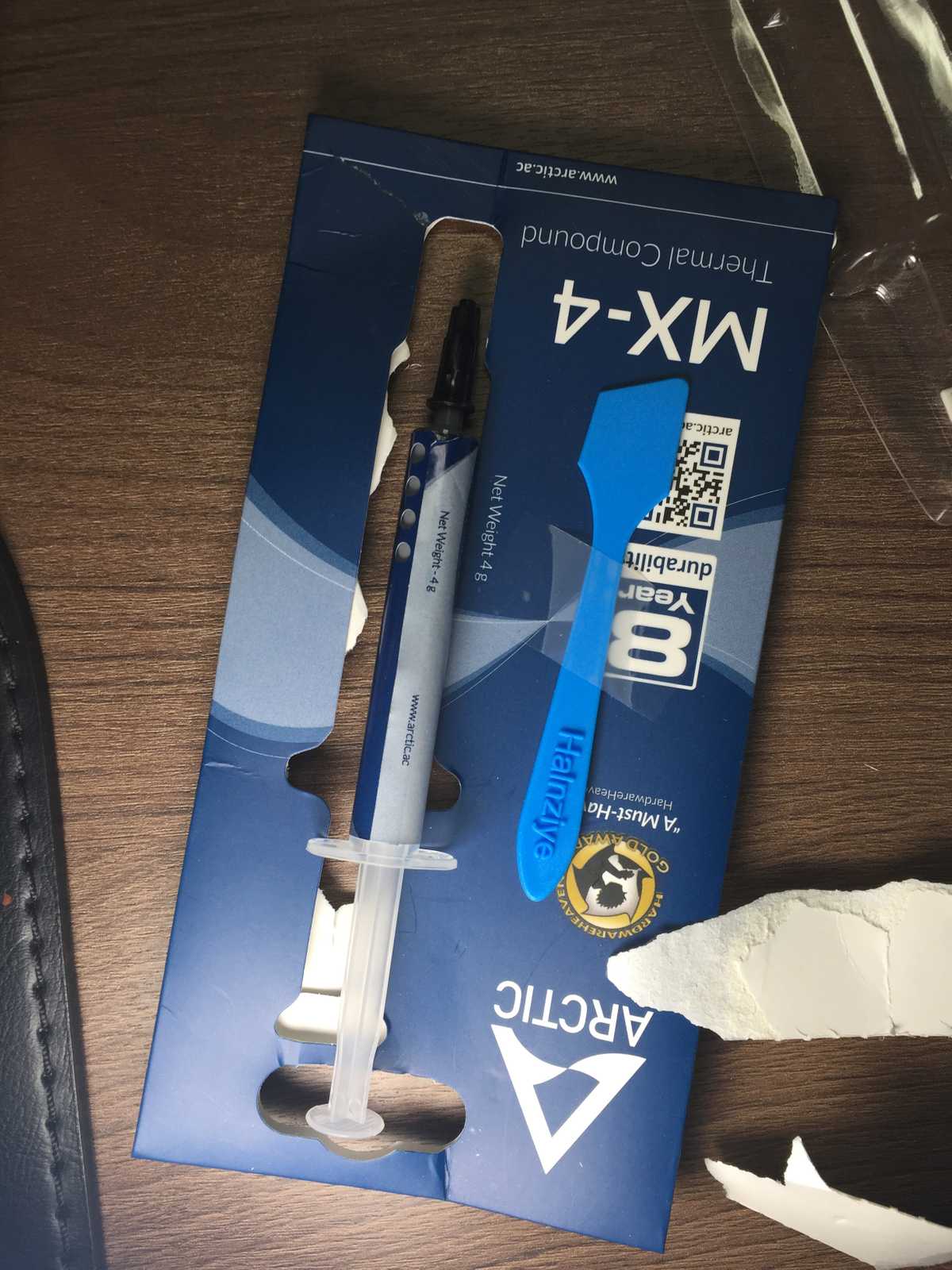

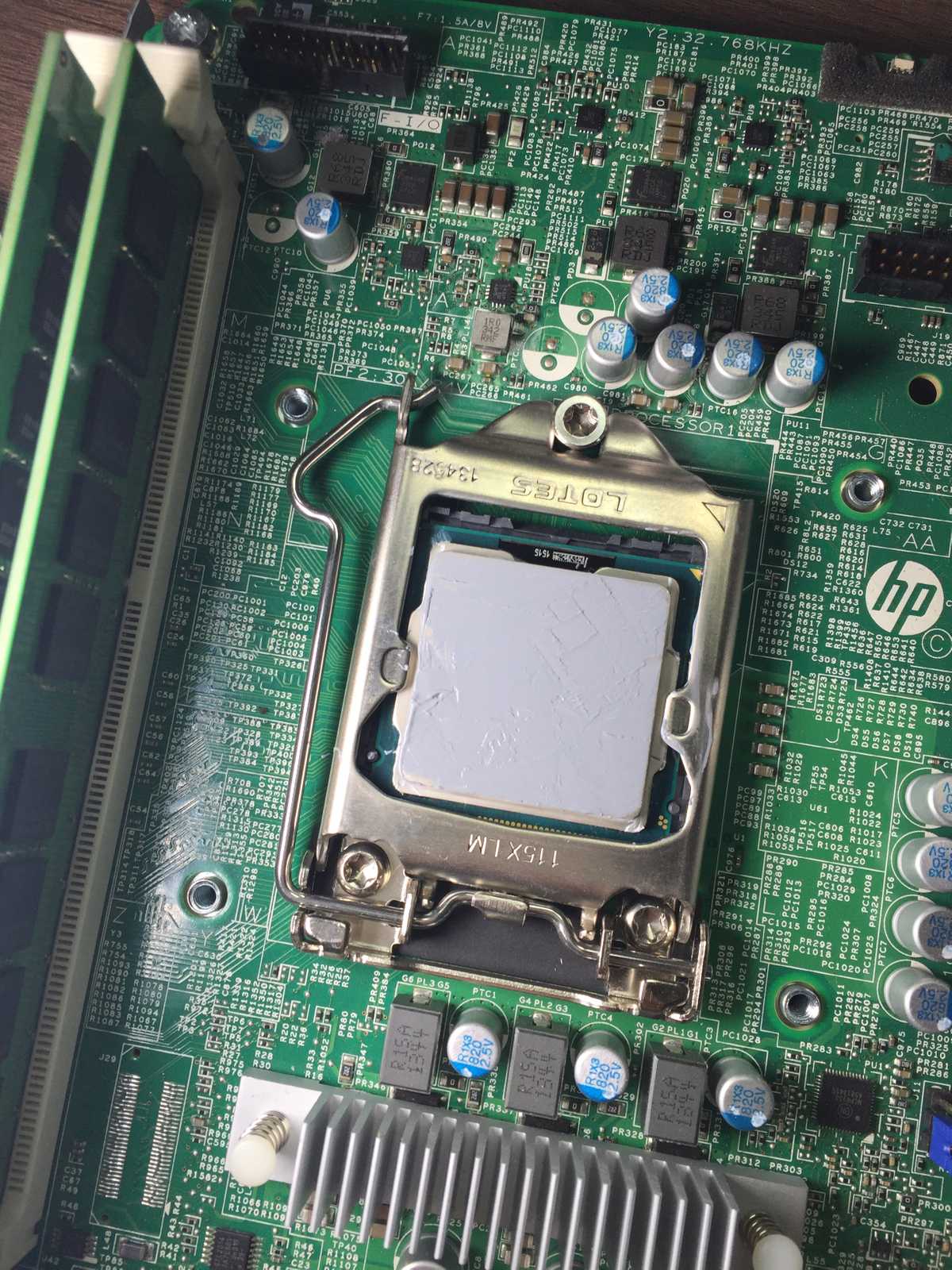

새로운 cpu를 장착하고 Thermal Compound를 도포해 줍니다.

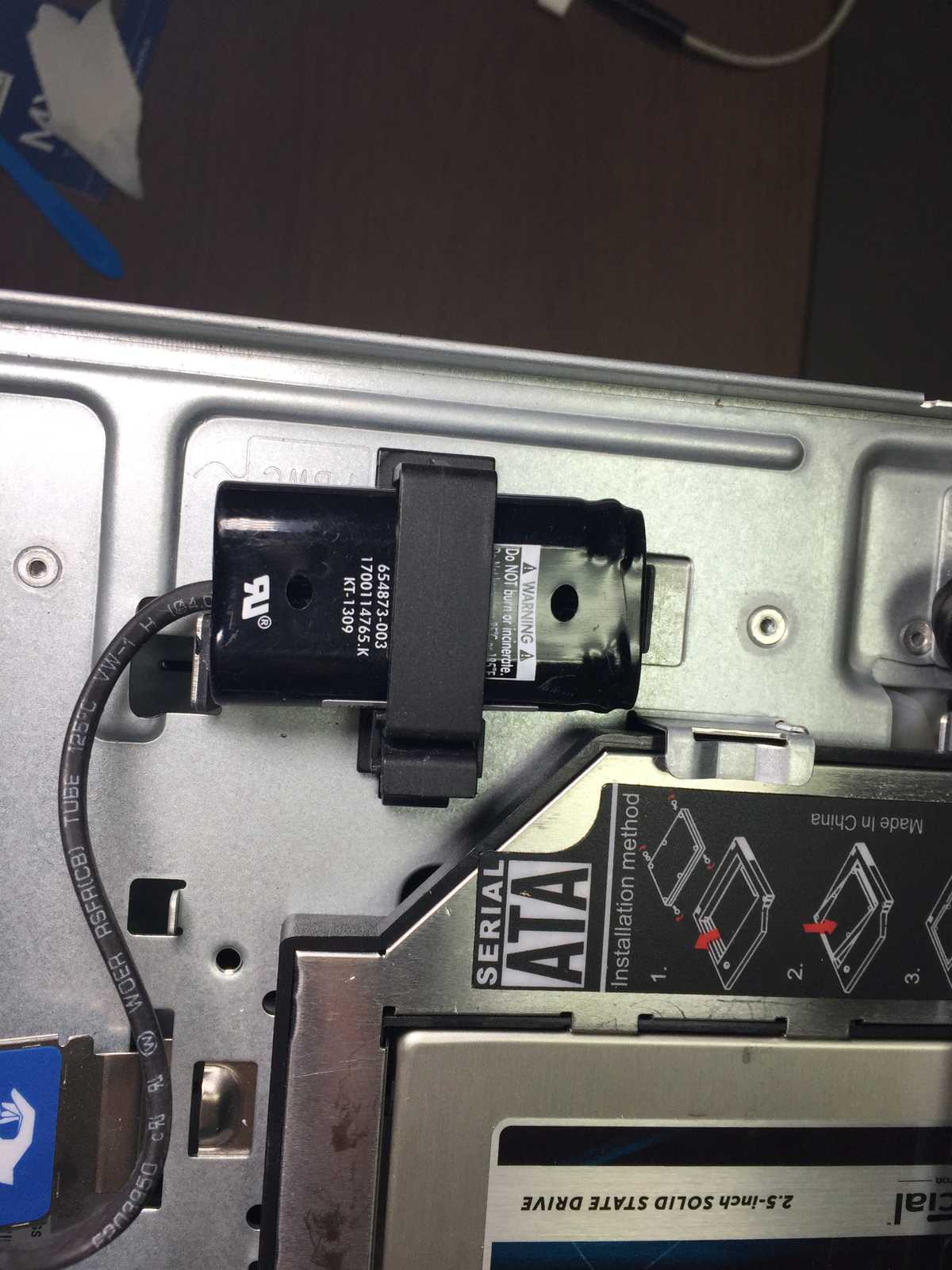

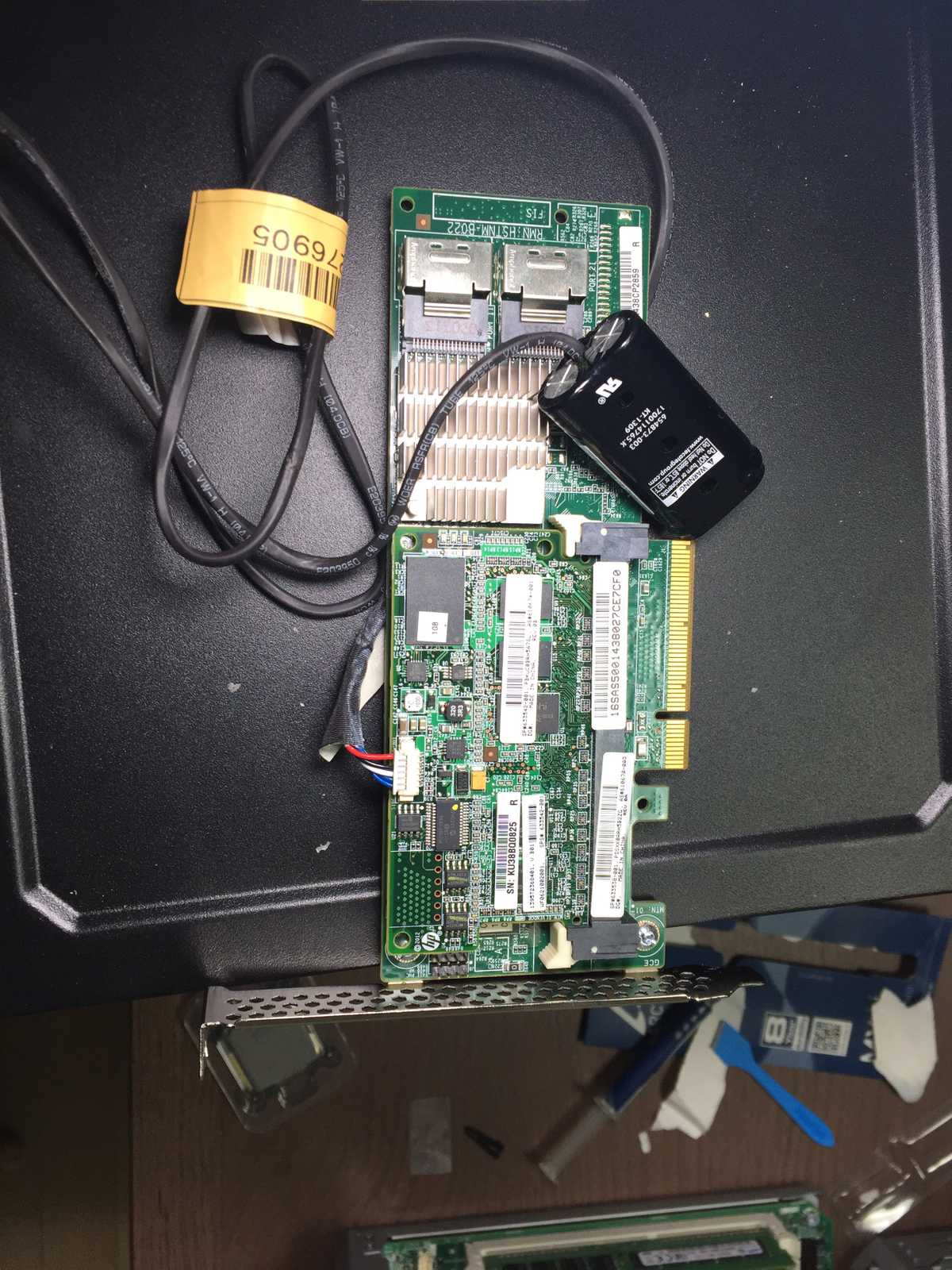

3.3 Raid P420i

빈슬롯에 넣어주고, 케이블 정리까지 한 뒤

조립은 분해의 역순으로 하시면 됩니다.

업그레이드가 성공적으로 끝났습니다.

4. 마무리

gen8은 좀 지난 모델이지만 아직도 명기라고 믿고 있습니다.

1. cpu를 업그레이드 할 수 있고,

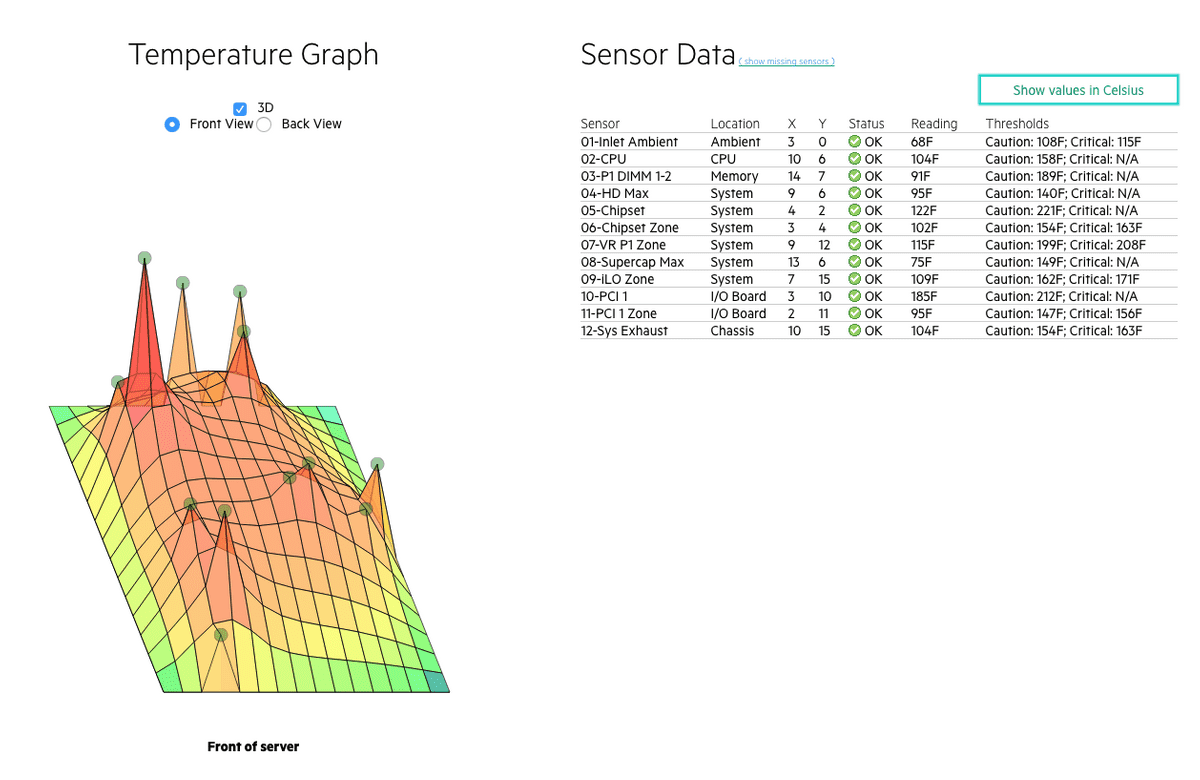

2. ilo4 칩셋이 탑재되어있습니다.

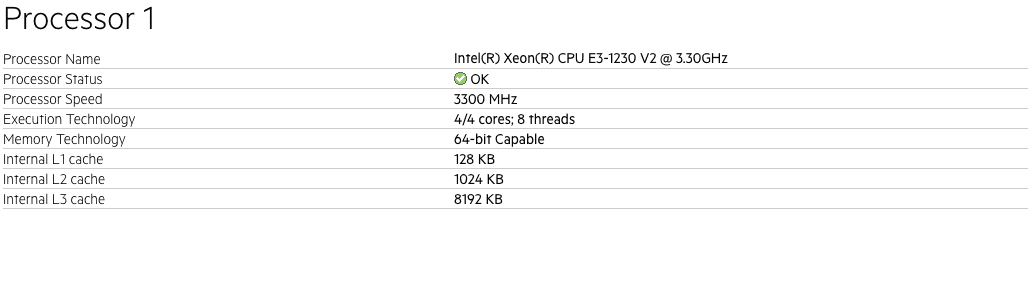

정상적으로 인식하네요.

단점 : 1. 팬돌아가는 소리가 좀더 커졌음.

2. p420이 열이 많이 난다고 함
3. 스토리지 초기화 필요성(헤놀로지 작동 안됨).

4. 약간의 전기세 증가

   18.03.21

잘못된 정보 정정

1230V3 -> 1230V2

감사합니다.
